GXS1019光耦在两轮电动车充电器中的关键应用

在电动车充电器中，GXS1019光耦作为核心隔离元件，承担着电气隔离、信号传输及反馈控制等功能，其高性能特性对充电安全与效率至关重要。GXS1019采用LSOP4封装，具备5000V高隔离电压，有效隔绝高压侧与低压侧的电气干扰，防止漏电流风险。其工作温度范围-55℃至110℃，适应充电器在高温、高湿环境下的严苛需求。电流传输比（CTR）达200~400%，确保信号传输高效稳定，提升充电响应速度。

一、 核心应用：闭环稳压反馈

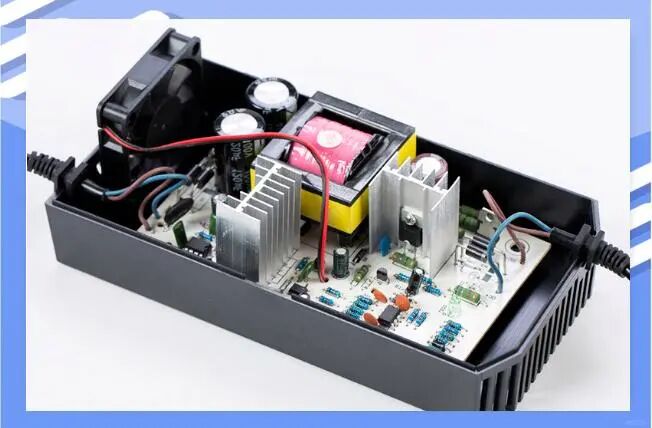

电动车充电器本质是一个高功率开关电源。S1019在此电路中的典型应用架构如下：

1. 1.

   次级采样：充电器输出端（如54.6V）通过电阻分压网络连接到精密稳压器TL431的参考端（R）。

2. 2.

   误差放大：TL431将采样电压与内部2.5V基准比较。若输出电压偏高，TL431阴极（K）电流增大。

3. 3.

   驱动光耦：增大的电流流过S1019的输入端（1-2脚，发光二极管），使其发光强度增强。

4. 4.

   隔离传输：光信号穿过隔离层，照射到输出端（3-4脚，光敏三极管），导致其导通程度加深，CE极间等效电阻减小。

5. 5.

   调节PWM：输出端连接至初级PWM芯片（如UC3842的COMP/反馈脚）。光耦导通加深会拉低该脚电压，芯片据此减小PWM占空比，降低开关管导通时间，从而使输出电压回落，实现闭环稳压

1. 1.电气隔离（安全核心）：S1019提供高达5000Vrms的隔离耐压。它将充电器内部高压热地（初级，直接整流310V直流）与低压冷地（次级，输出接电池/人体）完全物理隔开。这防止了电网高压因故障窜入低压输出端，避免用户触电或电池损坏。

2. 2.

   抗干扰传输：充电器内部高频开关动作产生强烈的电磁噪声（EMI）。S1019以“光”为媒介传输信号，不受地环路和共模噪声影响，确保反馈信号纯净，防止电源因干扰产生自激振荡或啸叫。

3. 3.

   过压/欠压保护：当反馈环路开路（如S1019损坏、TL431击穿）时，光耦无输出，PWM芯片检测到异常会触发保护关机，防止输出电压失控飙升（如冲至100V以上），保护电池免于过充爆炸。

在充电器电路中，GXS1019横跨初级与次级，实现初级次级通信，用于输出电压反馈调节。当输出电压异常时，通过调节占空比维持稳定输出，避免过压/欠压损害电池。其高隔离特性同时保障用户安全，防止触电风险。此外，GXS1019通过UL、VDE、CQC等安规认证，符合ROHS、REACH及无卤素要求，满足环保合规标准。

综上，GXS1019光耦以高隔离、宽温域、高CTR及安规认证等优势，显著提升电动车充电器的安全性与稳定性，推动绿色能源技术进步。
