光耦的结构与原理

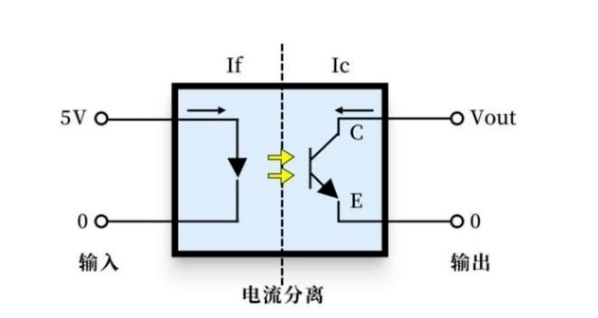

光耦通常由发光二极管（LED）和光敏元件（如光电晶体管、光敏二极管等）组成。其工作原理如下：

信号输入： 当输入端的电信号驱动LED发光时，LED将电信号转换为光信号。

信号传输：光信号穿过光耦内部的隔离层，传输到光敏元件。

信号输出： 光敏元件接收到光信号后，产生相应的电信号输出，从而实现信号的电气隔离传输。

光耦：为何不可或缺？



它在现代电子系统中扮演着不可或缺的角色，原因如下：

1. 电气隔离

• 安全防护：光耦能够实现输入与输出电路之间的电气隔离，这对于保护敏感电路和设备免受高压冲击、过电压或瞬态电压的影响至关重要。例如，在电源适配器、变频器等设备中，光耦可以隔离高压侧和低压侧，确保用户和设备的安全。

• 噪声抑制：通过电气隔离，光耦可以有效减少电磁干扰（EMI）和射频干扰（RFI），提高系统的抗干扰能力，确保信号的纯净度和完整性。

2. 信号传输

• 双向隔离：光耦不仅可以传输数字信号，还可以传输模拟信号，适用于多种信号类型。这使得光耦在各种通信和控制应用中非常灵活。

• 长距离传输：光耦可以在较远的距离内传输信号，而不会受到电磁干扰的影响，适用于远程控制和数据传输场景。

3. 提高系统可靠性

• 故障隔离：在多模块系统中，光耦可以将各个模块之间的电气连接隔离开，即使某个模块发生故障，也不会影响其他模块的正常工作，提高了整个系统的可靠性。

• 延长使用寿命：由于光耦内部没有机械运动部件，其使用寿命相对较长，减少了维护成本和系统停机时间。

4. 简化设计

• 小型化：光耦体积小、重量轻，易于集成到各种电路板上，特别适合于空间受限的设计。

• 标准化：市面上有多种标准型号的光耦可供选择，设计者可以根据具体需求选择合适的型号，简化设计过程。

5. 特殊应用

• 医疗设备：在医疗设备中，光耦可以隔离患者和设备之间的电路，确保患者安全，符合医疗行业的严格标准。

• 汽车电子：在汽车电子系统中，光耦可以隔离不同地电位的电路，提高车辆电子系统的可靠性和安全性。

• 工业自动化：在工业控制系统中，光耦用于隔离和传输控制信号，避免了高电压或强电磁干扰对控制系统的负面影响。

6. 环境适应性强

• 温度范围广：许多光耦可以在较宽的温度范围内工作，适用于各种恶劣环境。

• 抗振动和冲击：光耦没有机械运动部件，因此在振动和冲击环境中表现出色，适用于航空航天、军事等领域。

光耦在现代电子系统中不可或缺，它不仅提供了电气隔离和信号传输的功能，还提高了系统的安全性、可靠性和抗干扰能力。无论是工业自动化、通信设备、医疗设备还是汽车电子，光耦都发挥着重要作用。通过合理选择和设计，光耦可以满足各种复杂应用的需求，推动电子技术的发展。
